Endüstriyel raf nedir?

Endüstriyel raf depolar, dağıtım merkezleri, üretim tesisleri ve perakende stok odaları içindeki mallara, malzemelere ve bileşenlere sistematik erişim düzenlemek, desteklemek ve sağlamak için tasarlanmış ağır hizmet tipi, mühendislik ürünü çelik depolama yapılarının bir kategorisidir. Modern tedarik zincirinin temel depolama altyapısıdır tesislerin dikey bina yüksekliğini verimli bir şekilde kullanmasına, envanteri türe ve konuma göre düzenlemesine ve mekanik taşıma ekipmanlarının (forkliftler, forkliftler, transpaletler) depolanan yüklere güvenilir ve emniyetli bir şekilde erişmesine olanak tanır.

Evsel raflardan veya hafif hizmet depolamalarından farklı olarak endüstriyel raflar, depolama konumu başına tipik olarak birkaç yüz kilogramdan birkaç tona kadar önemli yükleri taşıyacak şekilde tasarlanmıştır ve ulusal ve uluslararası yük standartlarını karşılayacak şekilde hesaplanan, test edilen ve onaylanan yapısal çelik profillerden üretilir. Doğru şekilde belirlenmiş ve kurulmuş bir endüstriyel raf sistemi, kullanılabilir depolama kapasitesini %200 ila %400 oranında artırabilir. Aynı ayak izinde zemin seviyesinde istiflemeyle karşılaştırıldığında bu, onu herhangi bir lojistik veya üretim operasyonu için mümkün olan en yüksek getirili altyapı yatırımlarından biri haline getirir.

Endüstriyel raflar, standart seçici palet rafı ve konsol rafından otomatik yüksek raf çözümlerine ve dinamik akış sistemlerine kadar her biri yük tipi, depolama yoğunluğu gereksinimi, üretim talebi ve taşıma ekipmanının belirli bir kombinasyonu için tasarlanmış geniş bir sistem türleri ailesini kapsar.

Endüstriyel Rafların Standart Raflardan Farkları

Endüstriyel raflar ile standart ticari veya evsel raflar arasındaki fark önemlidir ve ölçeğin ötesine geçer. Endüstriyel raflar, bir mobilya ürünü değil, yapısal bir sistem olarak tasarlanmıştır ve özellikleri, kurulumu ve kullanımı resmi mühendislik standartlarına tabidir.

• Yük kapasitesi: Endüstriyel raf beam levels typically carry 500 kg to 5,000 kg or more per level. Standard office or retail shelving is rated for 50 to 200 kg per shelf — an order of magnitude less.
• Yükseklik: Endüstriyel raf routinely extends to 6, 10, or even 40 meters in automated high-bay warehouses. Standard shelving rarely exceeds 2.5 meters.
• Taşıma ekipmanı entegrasyonu: Endüstriyel raf is sized and spaced to accommodate forklift trucks, reach trucks, order pickers, and automated stacker cranes. Standard shelving is accessed manually.
• Mühendislik ve sertifikasyon: Endüstriyel raf systems are subject to structural engineering calculations, load testing, and certification under standards such as EN 15512, FEM 10.2.02, RMI, or AS 4084. They require formal installation by qualified personnel, floor anchor engineering, and mandatory load signage.
• Güvenlik düzenlemesi: Endüstriyel raf installations are subject to workplace health and safety legislation, mandatory periodic inspection requirements, and specific damage assessment and reporting protocols that do not apply to standard shelving.

Endüstriyel Rafın Temel Yapısal Bileşenleri

Tüm endüstriyel raf sistemleri, türü ne olursa olsun, bir dizi temel yapısal unsuru paylaşır. Bu bileşenlerin anlaşılması, sistemin yükü nasıl taşıdığını, nasıl monte edildiğini ve hasar veya arıza riskinin nerede yoğunlaştığını açıklığa kavuşturur.

Dik Çerçeveler

Dik çerçeveler, raf yapısının dikey yük taşıyan sütunlarıdır. Her çerçeve paneli, yatay ve çapraz destek elemanlarıyla birbirine bağlanan ve merdiven benzeri sağlam bir yapı oluşturan iki dik sütundan oluşur. Çerçeve yükseklikleri, alçak seviyeli toplama sistemleri için 2 metreden, yüksek raflı seçici raflar için 12 metre veya daha fazlasına kadar değişir. Dik kolonun kesit profili ve çelik ölçüsü sistemin yük kapasitesini belirler — Daha ağır kesitli dikmeler daha fazla eksenel yük taşır ve forklift darbesinden kaynaklanan daha büyük eksantrik kuvvetlere karşı dayanıklıdır.

Yük Kirişleri

Yük kirişleri, üzerinde paletlerin veya malların durduğu rafları oluşturan, dik çerçeve çiftleri arasında uzanan yatay elemanlardır. Dikey sütunlara, aletsiz olarak artışlarla (tipik olarak 50 mm veya 75 mm) yükseklik ayarı yapılmasına olanak tanıyan bir klips veya kanca bağlantı sistemi aracılığıyla bağlanırlar ve ürün boyutları değiştikçe rafların yeniden yapılandırılmasına olanak tanırlar. Kiriş uzunluğu ve kesit derinliği, açıklığa ve yüke göre tasarlanmıştır: Daha ağır yükler taşıyan daha uzun kirişler, yük altında sapmayı sınırlamak için daha derin kesitler gerektirir.

Taban Plakaları ve Zemin Ankrajları

Her dik çerçeve, konsantre kolon yükünü depo zemin plakasına dağıtan çelik bir taban plakasıyla donatılmıştır. Taban plakaları, raf yükleri, ankraj tipi ve beton döşeme özelliklerine göre yapı mühendisi tarafından belirlenen mekanik veya kimyasal ankrajlarla zemine sabitlenir. Zemin sabitlemesi tartışmasız bir güvenlik gereksinimidir tüm önemli endüstriyel raf standartlarına göre — sabitlenmemiş raflar, özellikle forklift çarpması veya sismik koşullar altında ciddi bir çökme riski oluşturur.

Sıra Ara Parçaları ve Destek Bağları

Sıra ara parçaları, sırt sırta raf sıralarını birbirine bağlayan, tutarlı koridor aralığını koruyan ve genel raf yapısına yanal stabilite sağlayan yatay elemanlardır. Plan desteği (kiriş seviyesinde yatay bağlantılar) ve üst düzey destek, raf kurulumunu yanal kuvvetlere karşı daha da güçlendirir. Bu bileşenler özellikle yüksek raf sistemlerinde ve sismik aktiviteye maruz kalan bölgelerde önemlidir.

Güvenlik ve Koruyucu Aksesuarlar

Eksiksiz bir endüstriyel raf kurulumu, çeşitli koruyucu ve güvenlik aksesuarları içerir: sütun korumaları ve koridor sonu koruyucuları, forklift darbelerini raf çeliğine ulaşmadan önce emer; kiriş emniyet pimleri, kirişlerin yukarıya doğru forklift temasıyla yerinden çıkmasını önler; tel örgü platformlar veya palet destek çubukları, standart dışı paletler veya gevşek mallar için güvenli bir yük yüzeyi sağlar; ve her bölmedeki zorunlu yük bildirimleri, operatörleri seviye ve bölme başına izin verilen maksimum yük hakkında bilgilendirir.

Ana Endüstriyel Raf Sistemleri Çeşitleri

Endüstriyel raflar tek bir ürün değil, her biri farklı bir depolama yoğunluğu, ürün erişilebilirliği, üretim hızı ve taşıma ekipmanı türü dengesi için optimize edilmiş geniş bir mühendislik sistemleri ailesidir. Doğru sistem tipinin seçilmesi depo tasarımında en önemli kararlardan biridir.

Seçici Palet Rafı

Seçici palet rafı, dünya çapında en yaygın kullanılan endüstriyel raf şeklidir. Paletleri koridordan doğrudan erişilebilen tek derinlikli konumlarda depolar ve %100 seçicilik — Herhangi bir palet, başka bir paleti hareket ettirmeden herhangi bir zamanda geri alınabilir. Basitliği, esnekliği ve standart karşı ağırlıklı ve erişimli forkliftlerle uyumluluğu, onu çok çeşitli SKU'larla genel depolama için varsayılan seçim haline getiriyor. Kiriş yükseklikleri ayarlanabilir olup, ürün grupları zaman içinde değiştikçe sistemin yeniden yapılandırılmasına olanak tanır.

Arabaya Girme ve Drive-Through Raflar

Arabalı raf sistemi, paletlerin şerit derinliği boyunca uzanan sürekli ray kılavuzlarına yerleştirilmesiyle forkliftlerin doğrudan raf yapısına girmesine olanak tanır. Şerit derinlikleri 5 ila 10 veya daha fazla palet Yaygındır ve bu da bunu mevcut en yüksek yoğunluklu statik raf sistemi haline getirir. Drive-in rafları son giren ilk çıkar (LİFO) esasına göre çalışır. Geçişli raf sistemi, her şeridin her iki ucundan da erişim sağlayarak ilk giren ilk çıkar (FIFO) dönüşünü mümkün kılar. Her iki tip de soğuk hava depolarında ve dökme yük depolarında yaygın olarak kullanılmaktadır.

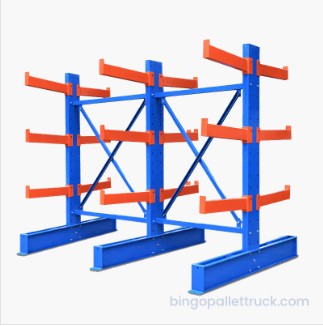

Konsol Rafı

Konsol raflar, ön dikey engel olmaksızın merkezi bir dikey sütundan çıkan yatay kolları kullanır; bu da onu geleneksel kapalı bölmelere yerleştirilemeyen uzun, düzensiz veya büyük boyutlu öğelerin depolanması için ideal sistem haline getirir. Kereste, çelik çubuk, borular, levha malzemeler, mobilya ve otomotiv bileşenlerinin tümü tipik konsol raf yükleridir. Kolların yüksekliği ayarlanabilir ve kesit boyutuna ve sütun aralığına bağlı olarak hafif, orta veya ağır hizmet yükleri için yapılandırılabilir.

Palet Akış Rafı

Palet akışlı raf sistemi, derin depolama şeritleri içindeki eğimli silindir veya tekerlek şeritlerini kullanır, böylece paletler arkadaki yükleme koridorundan ön taraftaki geri alma yüzüne yer çekimiyle akar. Gerçek FIFO rotasyonu otomatik olarak elde edilir , bu sistemi çabuk bozulan ürünler, ilaçlar, içecekler ve katı tarih kodu rotasyonu gereksinimleri olan tüm ürünler için tercih edilen seçenek haline getiriyor. 10 ila 20 palet pozisyonundaki şerit derinlikleri, garantili stok rotasyonuyla birlikte çok yüksek depolama yoğunluğu sağlar.

Geri İtmeli Raf

Geri itmeli raflar, her bir depolama şeridinde eğimli raylar üzerinde yuvalanmış arabaları kullanır ve genellikle 2 ila 5 palet derinliğinde . Yeni bir paletin yüklenmesi mevcut paletlerin geri itilmesine neden olur; ön palet çıkarıldığında kalan paletler yer çekiminin etkisiyle ileri doğru yuvarlanır. Bu sistem standart Reach Truck'ları kullanır, tek derinlikli seçici raflamaya göre daha iyi yoğunluk sunar ve FIFO rotasyonu gerektirmeyen aynı SKU'ya ait birden fazla paletle yapılan işlemlere çok uygundur.

Asma Kat Rafı ve Çok Katmanlı Raflar

Asma kat raf yapıları, bir depo binası içinde ek zemin seviyeleri oluşturarak, yapısal inşaat işi olmadan kullanılabilir zemin alanını etkili bir şekilde iki katına veya üç katına çıkarır. Çok katmanlı raf sistemleri, çok sayıda manuel toplama rafına erişim sağlamak için yürüyüş yolları ve merdivenler kullanarak zemin alanının sınırlı olduğu ve çok sayıda bireysel SKU'nun erişilebilir bir şekilde depolanması gereken tesislerde yüksek yoğunluklu küçük parça depolamayı destekler.

Mobil Raf

Mobil raf, zemine gömülü raylar üzerinde çalışan motorlu tabanlara standart seçici raf bölmelerini monte eder. Tüm raf kurulumu, herhangi bir zamanda yalnızca bir koridorun açık olacağı tek bir blok halinde sıkıştırılır. Bu, kat planındaki tüm gereksiz koridorları ortadan kaldırarak palet depolama kapasitesini artırır. Statik seçici raflamaya kıyasla %80'e kadar aynı bölgede. Mobil raflar özellikle soğuk hava depoları ve ilaç depoları gibi sıcaklık kontrollü ortamlarda değerlidir; burada kullanılmayan koridor alanının soğutulması büyük bir sürekli maliyettir.

Otomatik Depolama ve Geri Alma Sistemleri (AS/RS)

Endüstriyel raf teknolojisinin en üst düzeyinde, otomatik depolama ve geri alma sistemleri, raf yapılarını robotik istifleyici vinçler, servis arabaları veya bir depo yönetim sistemi (WMS) tarafından kontrol edilen mallar-kişiye sistemler ile entegre eder. Yüksek raflı AS/RS raf yapıları 30 ila 45 metre yükseklik İstifleyici vinçler koridor başına saatte 60 ila 120 palet hareketi çevrim süresine ulaşıyor. Bu sistemler maksimum depolama yoğunluğu, minimum iş gücü bağımlılığı ve çok yüksek üretim doğruluğu sağlar.

Endüstriyel Raf Sistemi Karşılaştırması

Aşağıdaki tablo, depo tasarımında kullanılan temel seçim kriterlerine göre ana endüstriyel raf sistemi türlerinin yapısal bir karşılaştırmasını sunmaktadır.

Endüstriyel Raf Endüstrileri ve Uygulamaları

Endüstriyel raflar, modern ekonominin malların fiziksel depolanmasını ve taşınmasını içeren hemen hemen her sektörünü desteklemektedir. Farklı sistem türleri, yük kapasiteleri ve konfigürasyonlardaki çok yönlülüğü, onu küçük bölgesel dağıtım noktalarından dünyanın en büyük otomatik sipariş karşılama merkezlerine kadar uygulanabilir kılar.

Perakende ve E-Ticaret Dağıtımı

Perakende dağıtım merkezleri ve e-ticaret sipariş karşılama depoları binlerce aktif SKU ile çalışır ve yüksek hızlı bireysel sipariş toplamanın yanı sıra hızlı stok yenileme döngülerini de desteklemelidir. Çoğunlukla çok katmanlı toplama rafları ve otomatik üründen kişiye sistemlerle birleştirilen seçici raflama, bu operasyonların gerektirdiği erişilebilirliği ve esnekliği sağlar. Aynı gün ve ertesi gün teslimatın büyümesi, yoğun, iyi organize edilmiş raf altyapısını doğrudan rekabetçi bir varlık haline getirdi perakende lojistiğinde.

Yiyecek ve İçecek

Ortam, soğutulmuş ve dondurulmuş yiyecek ve içecek depoları, endüstriyel raflama için en zorlu ortamlar arasındadır. Sıcaklık kontrollü alanın inşa edilmesi ve çalıştırılması pahalı olduğundan, arabaya bindirme, akış veya mobil raflama yoluyla elde edilen yüksek depolama yoğunluğunu ekonomik açıdan kritik hale getirir. Çabuk bozulan mallara yönelik katı FIFO stok rotasyon gereksinimleri, palet akış sistemleri tarafından otomatik olarak karşılanır. Raf malzemeleri ve kaplamaları gıda güvenliği standartlarına uygun olmalı ve temizlik kimyasallarının ve yüksek nemin aşındırıcı etkilerine dayanıklı olmalıdır.

İlaç ve Sağlık

İlaç depolama, envanter izlenebilirliği, sıcaklık kontrolü ve stok rotasyonu konusunda en yüksek standartları gerektirir. Endüstriyel raflar, açıkça tanımlanmış depolama bölgeleri, parti ayrımı ve belgelenmiş toplama doğruluğu ile GDP (İyi Dağıtım Uygulaması) uyumluluğunu desteklemelidir. Sıcaklık kontrollü hatlar için palet akışlı raflama ve ortam ürünleri için seçici raflama yaygın olarak kullanılmaktadır. Mobil raflar, yüksek değerli veya kontrollü madde depolama için giderek daha fazla özelleşiyor hem alan verimliliğinin hem de erişim güvenliğinin öncelik olduğu yer.

Otomotiv ve İmalat

Otomotiv ve genel imalat sektöründeki bileşen mağazaları, üretim hattı süpermarketleri ve bitmiş ürün depoları, çok katmanlı raflardaki küçük bağlantı elemanlarından ağır hizmet tipi palet rafları veya konsol sistemlerindeki büyük alt montajlara kadar karmaşık bir bileşen karışımını tutmak için endüstriyel raflara güveniyor. Üretim hatlarına tam zamanında (JIT) teslimat, her parçaya anında ve güvenilir erişim gerektirir; bu da %100 seçiciliği bu ortamlarda kritik bir gereklilik haline getirir.

İnşaat, Kereste ve İnşaat Malzemeleri

İnşaatçıların tüccarları, kereste depoları ve inşaat malzemesi distribütörleri, depolamadaki en zorlu yük profillerinden bazılarıyla (yapı çeliği, çatı kaplama levhaları, alçıpan ve kereste gibi uzun, ağır ve düzensiz şekilli öğeler) ilgilenmektedir. Konsol raf, uzun formatlı ürünler için birincil çözümdür; ağır hizmet palet rafı ise paletlenmiş torbalanmış malzemeleri, tuğlaları ve blokları işler. Birçok tesis, her iki sistem türünü tek bir entegre depolama ortamında birleştirir.

Üçüncü Taraf Lojistiği (3PL)

Sözleşmeli lojistik sağlayıcıları, tek bir ortak tesisten farklı ürün profillerine sahip birden fazla müşteriye hizmet vermelidir. Seçici raf sistemi 3PL depolarında neredeyse evrensel olarak kullanılmaktadır. çünkü ayarlanabilir kiriş yükseklikleri, uyumlu elleçleme ekipmanı ve doğrudan palet erişilebilirliği, onu, önemli raf değişiklikleri veya yeniden yatırım gerektirmeden, değişen müşteri gereksinimlerini karşılamak için en esnek sistem haline getirir.

Endüstriyel Raf Spesifikasyonunda Temel Faktörler

Endüstriyel bir raf sisteminin doğru bir şekilde belirlenmesi, depolama ortamının, depolanacak ürünlerin özelliklerinin ve sistemin desteklemesi gereken operasyonel süreçlerin yapılandırılmış bir analizini gerektirir. Spesifikasyondaki hataların (yük kapasitesinin düşük boyutlandırılması, yanlış sistem tipinin seçilmesi veya taşıma ekipmanı açıklıklarının hesaba katılmaması) kurulumdan sonra düzeltilmesi maliyetlidir.

Yük Ağırlığı ve Boyutları

Palet konumu başına maksimum tasarım yükünün ağırlığı ve boyutları, gerekli kiriş bölümü derinliğini ve uzunluğunu, dik sütun bölümünü ve çerçeve başına maksimum kiriş seviyesi sayısını belirler. Tipik endüstriyel palet yükleri 500 kg'dan 1.500 kg'a kadar değişir Palet konumu başına 3.000 kg'ı aşan yükler için tasarlanmış ağır hizmet sistemleriyle. Yüklü paletin plan boyutları minimum kiriş uzunluğunu ve çerçeve derinliğini belirlerken, yüklü yükseklik minimum kiriş seviyesi eğimini (kiriş seviyeleri arasındaki dikey aralık) belirler.

Bina Net Yüksekliği ve Zemin Döşemesi

En düşük bina engelinin (çatı kirişi, aşık, yağmurlama boruları veya aydınlatma) alt tarafındaki mevcut net yükseklik, maksimum raf yüksekliğini belirler. Minimum açıklık 500 mm'den 1.000 mm'ye Üstten yüklenen palet ile bina yapısı arasında yangın güvenliği ve operasyonel nedenlerden dolayı gereklidir. Depo zemin döşemesinin, tam yük koşullarında çatlama veya çökme olmadan raf taban plakalarından gelen konsantre nokta yüklerini taşıyabildiğini doğrulamak için yapısal olarak değerlendirilmesi gerekir.

Taşıma Ekipmanları ve Koridor Genişliği

Raflardan yükleme yapmak ve raftan almak için kullanılan elleçleme ekipmanının türü, gerekli koridor genişliğini ve dolayısıyla koridorlar tarafından kaplanan depo zemininin depolama alanına göre oranını doğrudan belirler. Standart denge ağırlıklı forkliftler aşağıdaki çalışma koridorlarına ihtiyaç duyar: 3.500 mm'den 4.000 mm'ye . Reach Truck'lar 2.700 mm ila 3.200 mm arası koridorlarda çalışır. Dar koridor (NA) kılavuzlu kamyonlar 2.100 mm ila 2.500 mm kadar dar koridorlarda çalışır ve çok dar koridor (VNA) kılavuzlu taretli kamyonlar yalnızca 1.600 mm ila 1.800 mm arasındaki koridorlarda çalışır; bu da depolama alanının sirkülasyon alanına oranını önemli ölçüde artırır.

Yangın Güvenliği Uyumluluğu

Endüstriyel raf kurulumları, genellikle ısı ve gazların çatı seviyesindeki dedektörlere yükselmesine izin vermek için sırt sırta raf sıraları arasında baca boşlukları, tanımlanmış yüksekliklerin üzerinde raflar için ara seviyelerde raf içi sprinkler sistemleri ve baş üstü sprinkler kapsamının etkinliğini engellemeyen depolama düzeni konfigürasyonları gerektiren yangın güvenliği düzenlemelerine uygun olmalıdır. Depolanan malların yangın tehlikesi sınıflandırması (standart yanıcı, yüksek yığınlı yanıcı, yanıcı sıvılar) her kurulum için geçerli olan özel gereklilikleri belirler.

Endüstriyel Raf Yük Kapasitesi ve Güvenlik Standartları

Endüstriyel raf kurulumunun yapısal güvenliği tamamen sistemin doğru şekilde belirlenmesine, uygun şekilde kurulmasına ve her zaman nominal kapasitesi dahilinde çalıştırılmasına bağlıdır. Yük kapasitesi herhangi bir raf sisteminde üç düzeyde tanımlanır ve üç sınıra da aynı anda uyulması gerekir.

• Birim yük kapasitesi (palet konumu başına UDL): Tek bir paletin ve içindekilerin bir kiriş çiftine yerleştirilebilecek maksimum ağırlığı. Bu değer, kiriş bölümünün mukavemeti ve dikey çerçevenin ortaya çıkan eksenel ve eğilme yüklerini taşıma kabiliyeti ile belirlenir.
• Işın seviyesi kapasitesi: Tek bir kiriş çifti üzerindeki tüm palet konumlarında aynı anda izin verilen toplam yük. Bu sadece birim yükün bir katı değildir; yükün kiriş açıklığı boyunca dağılımı kiriş bölümündeki bükülme gerilimini etkiler.
• Bölme kapasitesi: Tek bir raf bölmesindeki tüm kiriş seviyelerinde izin verilen toplam yük, dik kolonların eksenel yük taşıma kapasitesi ve birleşik yükleme altında çerçevenin genel stabilitesi ile sınırlıdır.

Endüstriyel rafları düzenleyen başlıca uluslararası standartlar arasında EN 15512 ve EN 15620 (Avrupa), FEM 10.2.02 (Avrupa Malzeme Taşıma Federasyonu), RMI ANSI MH16.1 (Kuzey Amerika) ve AS 4084 (Avustralya ve Yeni Zelanda) bulunmaktadır. Kurulu her raf bölmesinde zorunlu bir yük bildirimi bulunmalıdır izin verilen birim yükü, kiriş seviyesi kapasitesini ve bölme kapasitesini gösterir; sistemi kullanan tüm operatörler tarafından görülebilir.

Endüstriyel Raf Denetimi ve Bakımı

Endüstriyel raflar, yük döngülerinden kaynaklanan sürekli strese ve günlük forklift kullanımının kaçınılmaz küçük etkilerine maruz kalan yapısal bir sistemdir. Yapısal bütünlüğü, mevzuat uyumluluğunu ve güvenli bir çalışma ortamını korumak için disiplinli bir denetim ve bakım programı şarttır.

Denetim Seviyeleri ve Sıklığı

1. Günlük operasyonel kontroller: Tüm depo operatörleri, günlük çalışma uygulamalarının bir parçası olarak gözle görülür raf hasarlarını (bükülmüş dikmeler, yerinden çıkmış veya çatlamış kirişler, eksik emniyet pimleri, yerinden çıkmış sütun korumaları veya aşırı yüklenmiş bölmeler) tespit etmek ve derhal bildirmek üzere eğitilmelidir.
2. Haftalık belgelenen denetimler: Görevlendirilmiş ve eğitimli şirket içi raf denetçisi, tüm raf bölmelerini en az haftada bir sistematik olarak incelemeli ve standartlaştırılmış bir hasar sınıflandırma sistemi kullanarak bulguları kaydetmelidir. Kırmızı etiketli (güvenli olmayan) bölmeler boşaltılmalı ve onarıma kadar derhal hizmet dışı bırakılmalıdır.
3. Yıllık uzman denetimi: Bağımsız, nitelikli bir raf denetçisi, yılda en az bir kez tüm kurulumun kapsamlı bir denetimini yapmalı ve iyileştirici eylem önerilerini içeren resmi bir yazılı rapor sunmalıdır. Bu yıllık denetim, çoğu ulusal raf güvenliği düzenlemesi kapsamında bir gerekliliktir.

Dik Kolon Hasar Limitleri

Zemin seviyesindeki forklift darbesi, raf hasarının en yaygın şeklidir. Başlıca standartların çoğu, deformasyonun (yay, bükülme veya çentik) aşıldığı dik bir sütunun 300 mm ölçüm uzunluğunda ölçülen 3 mm bölme yeniden kullanıma sunulmadan önce hizmetten çıkarılmalı ve değiştirilmelidir. Bireysel olarak bu eşiğe ulaşmayan kümülatif küçük hasarlar da zamanla kolonun bütünlüğünü tehlikeye atabilir; bu da yalnızca günlük görsel kontrollere güvenmek yerine düzenli profesyonel incelemenin önemini vurgular.

Hasar Renk Kodu Sınıflandırması

SEMA (Depolama Ekipmanı Üreticileri Birliği) hasar trafik ışığı sistemi (uluslararası alanda yaygın olarak benimsenmiştir) raf hasarını Yeşil (herhangi bir işlem gerektirmez), Sarı (belirli bir süre içinde onarımı izleyin ve planlayın) veya Kırmızı (hizmetten derhal çıkarın) olarak sınıflandırır. Bu sistem raf durumunu iletmek için açık ve tutarlı bir dil sağlar Teknik geçmişleri ne olursa olsun, operatörler, güvenlik yöneticileri ve denetim mühendisleri arasında.

Endüstriyel Rafların Depo Verimliliğine Etkisi

Endüstriyel rafların stratejik değeri, ürünleri koyacak bir yer sağlamanın çok ötesine uzanır. İyi tasarlanmış bir raf kurulumu doğrudan depo üretim hızını, envanter doğruluğunu, iş gücü verimliliğini ve işletme maliyetini artırır; bunların tümü ölçülebilir rekabet avantajına dönüşür.

Depolama Yoğunluğu ve Alan Kullanımı

Yalnızca 2 palet yüksekliğinde zemin seviyesinde blok istifleme kullanan bir depo yaklaşık olarak Zemin alanının metrekaresi başına 0,8 palet konumu . Reach Truck koridorlarıyla birlikte 6 metrelik seçici raf kurulumu bunu artırır Metrekare başına 2,5 ila 3,5 palet konumu — aynı bina ayak izinde etkili depolama kapasitesinin üç katından fazlası. 30 metrelik raf yapılarına sahip yüksek raflı otomatik sistemler yoğunluğun ötesine geçebilir Metrekare başına 8 ila 10 palet konumu .

Envanter Doğruluğu ve İzlenebilirlik

Tanımlanmış konum adresleriyle (bölme, seviye ve konum) sistematik raflama, konum tabanlı depo yönetim sistemleri (WMS) için fiziksel altyapı sağlar. Her palete belirli, bilinen bir raf konumu atanır ve bu sayede gerçek zamanlı stok görünürlüğü, hızlı saklama ve geri alma ve depoyu aramaya gerek kalmadan doğru döngü sayımı sağlanır. WMS tarafından yönetilen raf kurulumları rutin olarak %99,5'in üzerinde envanter doğruluğu oranlarına ulaşır yapılandırılmamış zemin yığını ortamlarında %90 ila 95 doğrulukla karşılaştırıldığında.

İşgücü Verimliliği

Açık konum etiketleme ve optimize edilmiş ürün yerleştirme (hızlı hareket eden malların en erişilebilir konumlara yerleştirilmesi) ile organize raflar, toplama veya yenileme görevi başına seyahat süresini azaltır ve bir depo operatörünün vardiya başına tamamlayabileceği görev sayısını doğrudan artırır. Yüksek verimli operasyonlarda, raf düzeni optimizasyonu tek başına toplama verimliliğini şu şekilde artırabilir: %15 ila %30 personel veya teknoloji yatırımında herhangi bir değişiklik olmadan.

Endüstriyel Raf Kurulumu: Yapılandırılmış Bir Süreç

Endüstriyel rafların kurulumu, kendi kendine montaj görevi değil, resmi bir inşaat sürecidir. Sisteme herhangi bir yük yerleştirilmeden önce kalifiye personel, mühendislik gözetimi ve kurulum sonrası doğrulama gerektirir.

1. Saha araştırması: Mevcut zemin kaplama alanını ölçün, engellerin net yüksekliklerini doğrulayın, sütun ve drenaj konumlarını belirleyin ve zemin döşemesinin yük kapasitesinin yapısal mühendislik değerlendirmesini yaptırın.
2. Sistem tasarımı ve düzeni: Raf sıralarını, koridor genişliklerini, acil çıkış yollarını, yangın güvenliği baca alanlarını ve taşıma ekipmanı dönüş açıklıklarını gösteren ölçekli bir kurulum çizimi geliştirin. Tüm kiriş ve dikme özelliklerini yük gerekliliklerine göre doğrulayın.
3. Bileşen teslimatı ve organizasyonu: Verimli kurulum sıralaması için dik çerçeveleri, kirişleri, taban plakalarını, ankrajları ve aksesuarları bölmelere göre teslim edin ve düzenleyin.
4. Çerçeve montajı ve hizalaması: Yerleşim çizimine uygun olarak dik çerçeveleri dikin, şakül ve seviyeyi kontrol edin ve küçük zemin seviyesindeki değişiklikleri karşılamak için taban plakalarını gereken şekilde ayarlayın.
5. Zemin sabitlemesi: Zemin ankrajlarını belirtilen tipte, gömme derinliğinde ve mühendis tarafından onaylanan tork değerlerinde delin ve takın. Ankraj özelliklerini değiştirmeyin veya herhangi bir taban plakasından ankrajları çıkarmayın.
6. Kiriş kurulumu: Kirişleri tasarım çizimine göre doğru yüksekliğe yerleştirin ve bir sonraki bölmeye geçmeden önce tüm kiriş emniyet pimlerinin her bağlantı noktasına tam olarak oturduğundan emin olun.
7. Aksesuarlar ve yük bildirimleri: Sütun korumalarını, sıra ara parçalarını, koridor sonu koruyucularını, tel döşemelerini veya belirtilen diğer aksesuarları takın. Devreye almadan önce her bölmeye zorunlu yük bildirimlerini yapıştırın.
8. İşletmeye alma öncesi muayene: Tamamlanan kurulumun tasarım çizimlerine göre resmi bir incelemesini gerçekleştirin, tüm ankrajların takılı ve torklu olduğunu, tüm emniyet pimlerinin yerinde olduğunu ve sisteme herhangi bir palet yerleştirilmeden önce tüm yük bildirimlerinin asıldığını doğrulayın.

Doğru Endüstriyel Raf Sistemini Seçmek: Karar Çerçevesi

Belirli bir operasyon için en uygun endüstriyel raf sisteminin seçilmesi, birbirine bağlı birçok faktörün yapısal olarak değerlendirilmesini gerektirir. Aşağıdaki çerçeve, ilk gereksinimlerden sistem tipi seçimine kadar karar sürecini yönlendirir.

• Kaç SKU'nun saklanması gerekiyor? Yüksek SKU sayıları (binlerce ürün grubu) yüksek seçicilik gerektirir; bu da seçici raflara veya asma raflara işaret eder. Düşük SKU sayıları ve SKU başına yüksek hacimler, arabalı veya akışlı raf sistemi gibi yüksek yoğunluklu sistemleri tercih eder.
• FIFO stok rotasyonu gerekli mi? Çabuk bozulan mallar, tarih kodlu ürünler veya en eski stoğun ilk önce tüketilmesi gereken herhangi bir envanter için, palet akışlı raflama veya arabadan geçişli raflama, otomatik FIFO rotasyonu sağlar. Drive-in ve push-back sistemleri yalnızca LIFO'dur.
• Hangi taşıma ekipmanı mevcut veya planlanıyor? Forklift tipi seçimi, depolama yoğunluğunu ve raf düzenini doğrudan etkileyen koridor genişliğini belirler. Raf tipini sonlandırmadan önce ekipman uyumluluğunu doğrulayın.
• Yük profili nedir? Standart paletlenmiş ürünler geleneksel palet raflarına uygundur. Uzun veya düzensiz öğeler konsol rafı gerektirir. Çok ağır yükler, ağır hizmet tipi dikmeler ve kiriş bölümleri gerektirir. Karışık yük profilleri aynı tesiste birden fazla raf tipi gerektirebilir.
• Verim gereksinimi nedir? Yüksek verimli işlemler, yoğunluk yerine erişilebilirliğe ve hızlı döngü sürelerine öncelik verir. Düşük verimli depolama yoğunluklu işlemler, maksimum yoğunluk karşılığında azaltılmış seçiciliği kabul edebilir.
• Mevcut bina yüksekliği nedir? Daha uzun binalar, binanın net yüksekliği 10 metreyi aştığında en büyük değeri sağlayan yüksek raf raflarının ve AS/RS sistemlerinin potansiyelini ortaya çıkarır. Alçak binalara en iyi şekilde geleneksel seçici veya arabalı sistemlerle hizmet verilir.

Bingo Hakkında: Endüstriyel Raf ve Depolama Çözümleri

Bingo, depolama ve lojistik ekipmanlarının üretimi, satışı ve servisi konusunda uzmanlaşmış bir kuruluştur. Çeşitli depolama ve lojistik senaryolarının ekipman ihtiyaçlarına odaklanma Bingo, küresel müşterilere, ilk endüstriyel raf sistemi tasarımı ve mühendisliğinden tam kurulum, devreye alma ve devam eden satış sonrası desteğe kadar malzeme depolama ve taşıma için tek elden, entegre çözümler sunar.

Gereksinim ister basit bir seçmeli palet raf kurulumu, ister yüksek yoğunluklu bir arabaya girilebilen soğuk depolama sistemi, uzun formatlı ürünler için konsol raf çözümü veya tam entegre otomatik depolama sistemi olsun, Bingo'nun depolama uzmanlarından oluşan ekibi, her müşterinin özel depolama zorluklarına, bina kısıtlamalarına, taşıma ekipmanına ve uzun vadeli büyüme planlarına göre tasarlanmış teknik açıdan sağlam, operasyonel açıdan uyumlu çözümler sunar. Bingo'nun tek elden hizmet taahhüdü, müşterilerin konsept aşamasından devreye alma aşamasına ve ötesine kadar tutarlı uzman desteği alması anlamına gelir.
